Custom 1 oz PCB Assembly Services 6.5V-16V Welding Machine Circuit Board

Услуги по сборке печатных плат на заказ 6.5V-16V

  • Выделить

    Услуги по сборке печатных плат на заказ

    ,

    Услуги по сборке печатных плат

    ,

    Круговая плата сварных машин 16 В

  • Базовый материал
    FR4, FPC, алюминий
  • Толщина меди
    1 унция или по заказу
  • Толщина доски
    Стандартный или изготовленный на заказ
  • Минус. Размер отверстия
    Как ваше необходимое
  • Минимальная ширина линии
    Как ваше необходимое
  • Минимальное расстояние между линиями
    Как ваше необходимое
  • Поверхностная отделка
    Как ваше необходимое
  • Размер доски
    Как ваше необходимое
  • Наименование продукта
    плата с цепью сварочной машины
  • МОК
    1 шт.
  • Тип
    плата с цепью сварочной машины
  • Тип поставщика
    Изготовитель PCBA
  • Применение
    Электронное устройство
  • Услуги по производству ПКБА
    Сборка компонентов SMD SMT DIP
  • Служба
    Универсальное полностью готовое обслуживание
  • Рабочее напряжение
    6.5V-16V
  • рабочий ток
    <20ma>
  • Место происхождения
    Гуандун, Китай
  • Фирменное наименование
    XZH
  • Номер модели
    Круговая плата сварочной машины XZH
  • Цена
    $6.00/pieces 1-499 pieces

Услуги по сборке печатных плат на заказ 6.5V-16V



Производитель ПКБ с одной остановкой Производители ПКБ сборки Производители ПКБ Дизайн платы сварной машины
XZH: Ваш поставщик ODM/OEM-решений

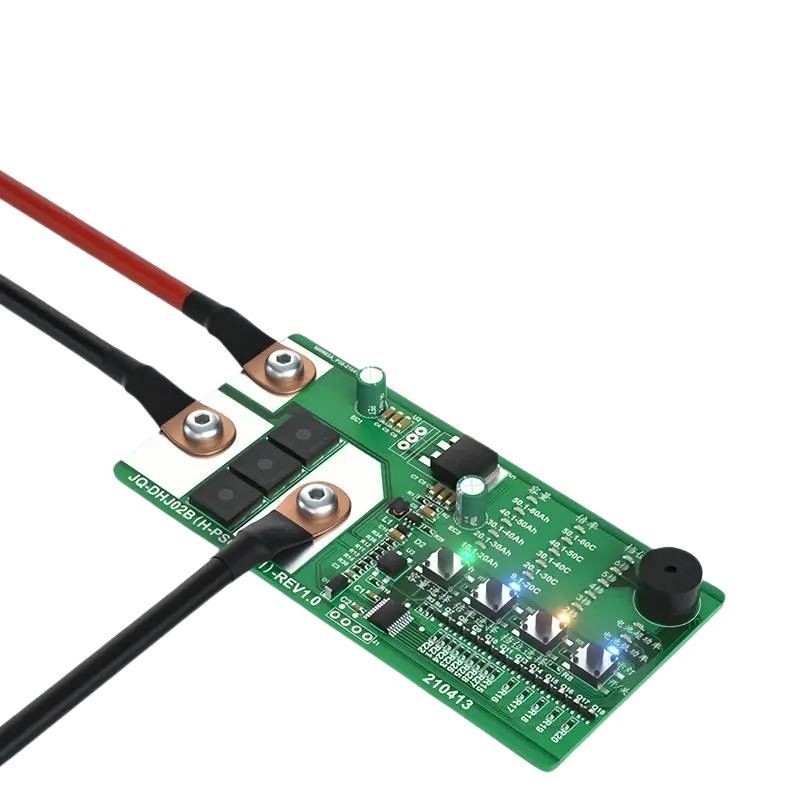

Услуги по сборке печатных плат на заказ 6.5V-16V 0

Услуги по сборке печатных плат на заказ 6.5V-16V 1
Услуги по сборке печатных плат на заказ 6.5V-16V 2
1.Особенности и особенности продукта:Наши схематические платы сварочных машин используют передовые технологии, обеспечивающие эффективную производительность сварочной работы и стабильное управление схемой для обеспечения бесперебойной работы.

2.Технические характеристики:Компактные по размеру, наши платы совместимы с различными моделями сварочных машин, обладают широким диапазоном рабочего напряжения и низкими потребностями в энергии,обеспечение стабильной работы в различных рабочих условиях.

3.Обеспечение качества:Мы обещаем поддерживать качество продукции с помощью строгих систем контроля качества, предоставляя вам надежные продукты и всеобъемлющую поддержку послепродажного обслуживания.

4.Поля применения:Широко используемые в промышленных производственных линиях и производстве электронного оборудования, наши схематические платы сварочных машин предлагают клиентам эффективные и надежные решения для сварки.

5.Результаты испытаний производительности:Строго проверенные на производительность, наши сварные платы выявляют стабильность и надежность, обеспечивая выдающиеся характеристики в различных условиях работы.

6.Настройка:Мы предлагаем услуги по настройке, что позволяет нам настраивать платы сварных машин на различные спецификации и функциональности в соответствии с потребностями клиентов,предоставление персонализированных решений для удовлетворения ваших требований.
Услуги по сборке печатных плат на заказ 6.5V-16V 3
Хотите получить дополнительную информацию или предложение?Чат сейчаскнопку в правом верхнем углу, чтобы связаться с нашими продавцами.
Обслуживание клиентов
Услуги по сборке печатных плат на заказ 6.5V-16V 4

Сервис PCB

XZH Поставка односторонней, двойной ′′боровой платы, многослойных платок (1-20 слоев), типа платы: жесткие печатные платки ((CEM, FR4), гибкие печатные платки, жестко-гибкие печатные платки, MCPCB ((Алюминиевые печатные платки), керамические печатные платки, радиочастотные печатные платки и т.д.
Услуги по сборке печатных плат на заказ 6.5V-16V 5

Сборка ПКБПоставка компонентов

XZH предлагает сборку печатных плат, комплектующие, снабжение и полные решения. то, что мы всегда можем гарантировать, это лучшее качество, конкурентоспособная цена и лучшее обслуживание.
Более подробная информация или другие требования добро пожаловать на электронную почту и пообщаться с нами.
Услуги по сборке печатных плат на заказ 6.5V-16V 6
Способность
Описание
Технологии и возможности




1. Ассортимент продукции
Твердые ПХБ из 2- 24 слоев, HDI; алюминиевая основа




2Минимальная толщина доски
2 слоя
4 слоя
6 слоев
8 слоев
10 слоев

минимум 0,2 мм
0.4 мм
1 мм
1.2 мм
1.5 мм

слой 12 & 14
16 слоев
18 слоев
20 слоев
22 & 24 слой

1.6 мм
1.7 мм
1.8 мм
2.2 мм
2.6 мм
3Максимальный размер доски
610 x 1200 мм




4Базовый материал
FR-4 Стекло эпоксидный ламинат, алюминиевая основа, RCC




5Поверхностная обработка
Неэлектрический никель Золото погружения (неэлектрический Ni/Au). Органические консерванты для солёности (OSP или Entek). Уровнение горячего воздуха (бессвинцовый, RoHS). Углеродная чернила. Пелируемая маска. Золотые пальцы.Сильва погружения. Погруженный олово. Световое золото (электролитическое)




6- Большой ламинат.
Король Боад (KB-6150). Шэнь И (S1141; S1170). Арион. YGA-1-1; Роджерс и другие.




7- По улице Хоулз.
Медь PTH/ Слепая путь/ Зарытая путь/ HDI 2+N+2 с IVH




8. Толщина медной фольги
18um/ 35um/ 70um~ 245um (внешний слой 0.5oz~ 7oz)
18um/ 35um/ 70um~ 210um (внутренний слой 0,5oz~6oz)




9Минус через Размер и тип
Диаметр 0,15 мм (завершено).
Соотношение аспектов = 12; отверстия HDI (< 0,10 мм)




10Минимальная ширина линии и расстояние
00,75 мм/ 0,10 мм (3мл/ 4мл)




11Минимальный размер отверстия и подкладка
Диапазон: диаметр 0, 2 мм/ прокладка. диаметр 0, 4 мм; HDI < 0, 10 мм через




12- Импеданс I. Контроль Тола.
+/- 10% (минимум +/- 7 Ом)




13- Маска для сварки.
Жидкое фотоображение (LPI)




14. Профилирование
CNC маршрутизация, V-резание, прокол, толчок обратно прокол, соединитель разветвления




15. Мощность
100 км2 производства в месяц




Положение
Способность
Базовый материал
FR4, FR4, CEM3, алюминий с высокой частотой и частотой ((Rogers, Taconic, Aaron, PTFE, F4B)
Склады
1-4 слоя ((Алюминий), 1-32 слоя ((FR4)
Толщина меди
0.5 унций, 1 унций, 2 унций, 3 унций, 4 унций
Диэлектрическая толщина
00,05 мм, 0,075 мм, 0,1 мм,0.15 мм,0.2 мм
Толщина каркаса
00,4 мм,00,6 мм, 0,8 мм, 1,0 мм, 1,2 мм,
1.5 мм, 2.0 мм, 3.0 мм и 3.2 мм
Толщина доски
00,4 мм - 4,0 мм
Толерантность толщины
+/-10%
Обработка алюминия
Сверление, сверление, фрезерное, маршрутное, пробивание,
Доступная вкладка "Разрыв"
Мин-Холл
0.2 мм
Минимальная ширина рельса
0.2мм (8мм)
Минимальный разрыв
0.2мм (8мм)
Min SMD Pad Pitch (Минимальный проход SMD Pad)
0.2мм (8мм)
Поверхностная отделка
HASL свободный от свинца, ENIG, покрытое золотом, погруженное золото, OSP
Цвет паяльной маски
Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий
Цвет легенды
Черный, белый и т.д.
Типы сборки
Поверхностная установка
Сверток
Смешанная технология (SMT & Through-hole)
Одностороннее или двустороннее размещение
Конформированное покрытие
Сборка покрытия щита для контроля эмиссии EMI
Закупки запчастей
Полностью под ключ
Частично под ключ
Комплектовано/отправлено
Типы компонентов
SMT 01005 или выше
BGA 0,4 мм, POP (пакет на пакете)
WLCSP 0,35 мм отклонение
Жесткие метрические разъемы
Кабель и проволока
Презентация деталей SMT
Насыщенные
Резать ленту
Частичная катушка
Катушка
Трубка
Поднос
Стенцилы
Нержавеющая сталь, разрезанная лазером
Другие методы
Бесплатный обзор DFM
Сборка коробки
100% AOI-испытание и рентгеновское исследование BGA
Программирование IC
Уменьшение затрат на компоненты
Функциональное испытание по заказу
Технология защиты
Профиль компании

Услуги по сборке печатных плат на заказ 6.5V-16V 7
Услуги по сборке печатных плат на заказ 6.5V-16V 8
Услуги по сборке печатных плат на заказ 6.5V-16V 9
Основана в 2014 году.XZH Technology Co., Ltd.является авторитетным предприятием, известным своей сильной технической командой, всеобъемлющими системами обеспечения качества и передовыми аналитическими инструментами.наши продукты служат широкому спектру приложений в потребительской электронике, телекоммуникаций, медицинского оборудования и промышленности, пользующихся сильным спросом на европейских и юго-восточноазиатских рынках.

Наше целостное предложение услуг охватывает схематический дизайн, макет платы, поставку компонентов, дизайн прошивки, механический дизайн, PCBA и клонирование чипов.мы расширяем наши услуги на закупку компонентов, PCB и FPC сборки, упаковки и логистики, обеспечивая бесперебойное одностороннее решение для наших клиентов.Мы гордимся тем, что получаем высококачественное сырье и ключевые компоненты от известных поставщиков, таких как Sharp, Toshiba, ST, Samsung, Infineon, JRC и NEC, что еще больше подчеркивает нашу приверженность совершенству.

Наши объекты, сертифицированные по стандартам ISO 9001:2000 и ISO 14001:2004Мы имеем производственную мощность 10 000 квадратных метров ПКБ и 5 000 квадратных метров ПКБ FPC ежемесячно.Наша приверженность качеству отражается в наших строгих процессах контроля качества, поддерживаемый 30 опытными аудиторами и передовым оборудованием для тестирования, таким как AOI, рентгеновское исследование BGA и электронное тестирование PCB, обеспечивающее соответствие стандартам IECO-HSPM QC 080000, CE, UL и RoHS.

Нацеленные на "Профессиональное управление, крупномасштабная промышленность, международный рынок" как наша стратегическая цель,приглашаем вас изучить возможности партнерства с нами для получения подробной информации о наших услугах и возможностях.
Услуги по сборке печатных плат на заказ 6.5V-16V 10
Услуги по сборке печатных плат на заказ 6.5V-16V 11
Сертификации
Услуги по сборке печатных плат на заказ 6.5V-16V 12
Услуги по сборке печатных плат на заказ 6.5V-16V 13
Выставка
Услуги по сборке печатных плат на заказ 6.5V-16V 14
Наши преимущества
Услуги по сборке печатных плат на заказ 6.5V-16V 15
Услуги по сборке печатных плат на заказ 6.5V-16V 16
Время доставки продукта

Время обработки образца
Время проведения серийного производства
Односторонние печатные платы
1 ~ 3 дня
4 ~ 7 дней
Двусторонние ПХБ
2 ~ 5 дней
7 ~ 10 дней
Многослойные печатные платы
7 ~ 8 дней
10 ~ 15 дней
Сборка ПКБ
8 ~ 15 дней
2 - 4 недели
Время доставки
3-7 дней
3-7 дней
Опаковка: антистатическая Опаковка с картонной коробкой


Частые вопросы
Вопрос 1: Находятся ли мои файлы дизайна в безопасности, когда я отправляю их вам?
Ответ: Ваши файлы хранятся в полной безопасности.
Fulltronics может подписать соглашение о неразглашении до отправки
файлы.

Q2: Для небольшого количества заказов, можете ли вы производить прототипы PCB?
О:Да, XZH PCB может производить прототипы. но чем больше количество, тем больше экономия средств.

Q3:У вас есть послепродажное обслуживание продукции для ваших клиентов?
A: Да, для любых проблем с качеством XZH PCB возьмет на себя ответственность за их решение для вас в любое время.

В4: Какие файлы вам нужны в проектах PCBA?
Ответ: Дополнительно не требуется файл PCB, файл PNP ((Pick and Place) и файл Компонентов.

Q5: Будет ли наш продукт протестирован перед отгрузкой?
О: Да, мы могли бы предоставить Function Circuit Testing, если вы предоставите нам методы тестирования.
