Настройка Power Bank PCB дизайн Gerber PCB изготовление и сборка PCBA для вас
-
Выделить

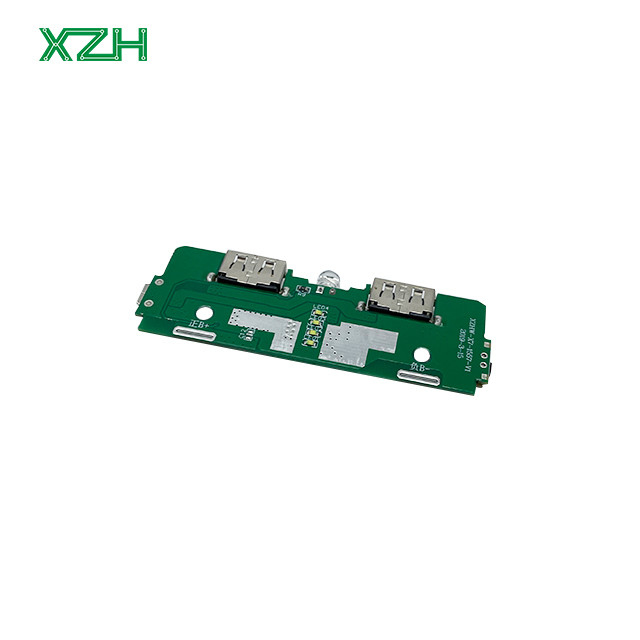

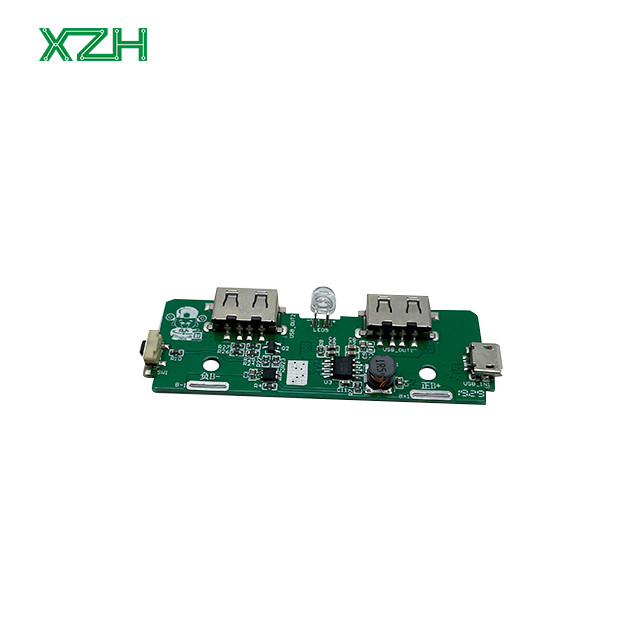

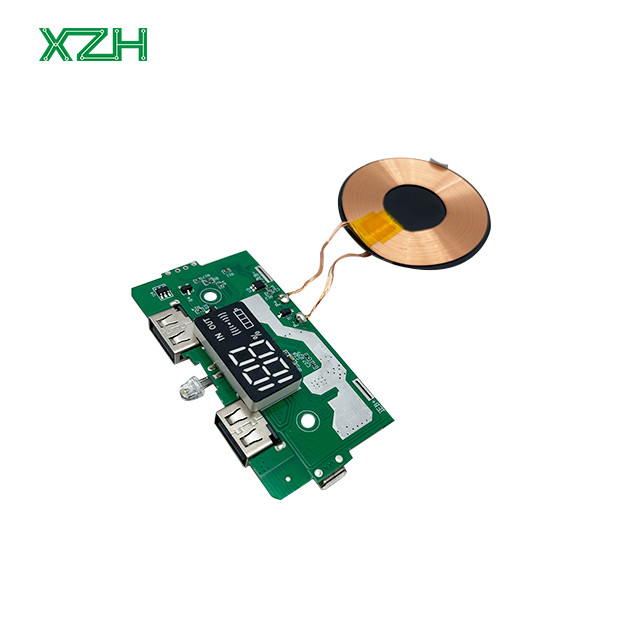

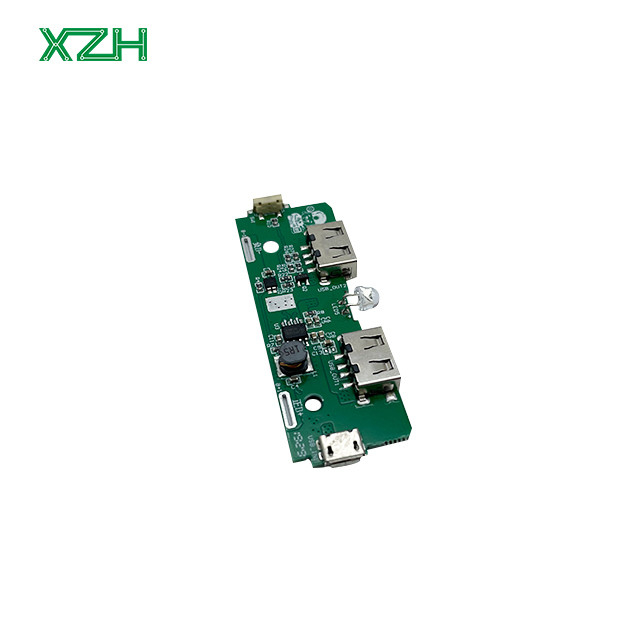

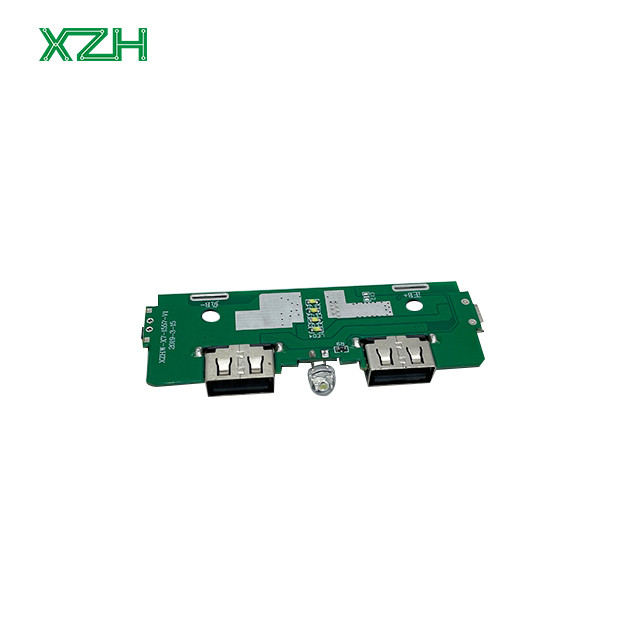

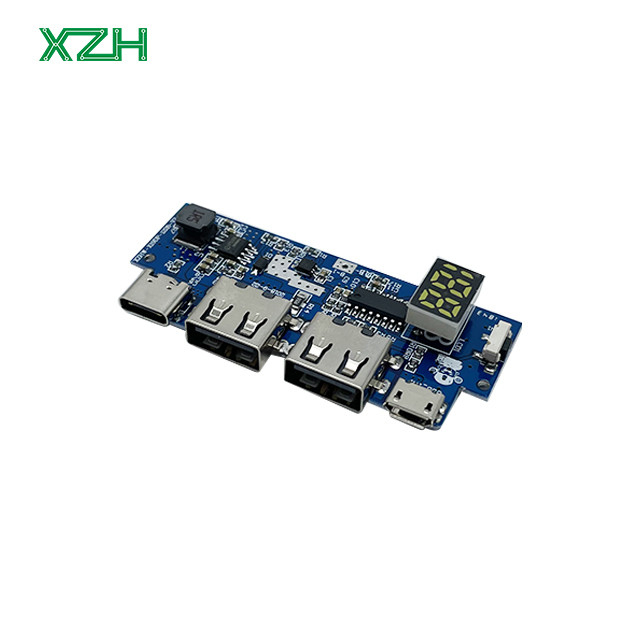

Сборка ПКБА с помощью ПКБ энергобанка
,Настройка ПКБ для энергобанка
-
Базовый материалАлюминиевые доски, FR-4 стекло эпоксидный ламинат, алюминиевая основа, RCC
-
Толщина меди1-20 унций
-
Толщина доски0.6-1.6 мм
-
Минус. Размер отверстия0.15 мм
-
Минимальная ширина линии0.15 мм
-
Минимальное расстояние между линиями0.1 мм
-
Поверхностная отделкаСеребро погружения
-
Размер доскиСтандартный или настраиваемый
-
Наименование продуктаOEM многослойный ПКБ
-
Ассортимент продукцииПХБ в 1-32 слоях,HDI,Алюминиевая основа
-
Максимальный размер платы610*1200 мм
-
Окончательная обработка поверхностиЗолото с погружением, Углеродный чернила, Золотые пальцы, Серебро с погружением, Тино с погружением
-
Ламинат крупного размераKing Board,ShengYi ((S1141; S1170),Arlon,YGA-1-1;Rogers и другие
-
Через отверстия18um 135um l 70um ~ 245um18um 1 35um l 70um ~ 210um
-
Минус через Размер и типДиаметр 0,15 мм (завершенный);Соотношение сторон = 12; отверстия HDI (<0,10 мм)
-
100% тестированиеИКТ/ФКТ для выявления потенциальных сбоев
-
Дизайн PCBСхематический захват, обратная инженерия
-
Место происхожденияГуандун, Китай
-
Фирменное наименованиеOriginal and New
-
Номер моделиXZH-PCB
-
Цена$0.50/pieces 1-9 pieces
Настройка Power Bank PCB дизайн Gerber PCB изготовление и сборка PCBA для вас
Настройка завода Power Bank PCB дизайн Gerber PCB изготовление и сборка PCBA
XZH: Ваш поставщик ODM/OEM-решений
Способность
Описание | Технологии и возможности | ||||||||
1. Ассортимент продукции | Твердые ПХБ из 2- 24 слоев, HDI; алюминиевая основа | ||||||||
2Минимальная толщина доски | 2 слоя | 4 слоя | 6 слоев | 8 слоев | 10 слоев | ||||
минимум 0,2 мм | 0.4 мм | 1 мм | 1.2 мм | 1.5 мм | |||||
слой 12 & 14 | 16 слоев | 18 слоев | 20 слоев | 22 & 24 слой | |||||
1.6 мм | 1.7 мм | 1.8 мм | 2.2 мм | 2.6 мм | |||||
3Максимальный размер доски | 610 x 1200 мм | ||||||||
4Базовый материал | FR-4 Стекло эпоксидный ламинат, алюминиевая основа, RCC | ||||||||
5Поверхностная обработка | Неэлектрический никель Золото погружения (неэлектрический Ni/Au). Органические консерванты для солёности (OSP или Entek). Уровнение горячего воздуха (бессвинцовый, RoHS). Углеродная чернила. Пелируемая маска. Золотые пальцы.Сильва погружения. Погруженный олово. Световое золото (электролитическое) | ||||||||
6- Большой ламинат. | Король Боад (KB-6150). Шэнь И (S1141; S1170). Арион. YGA-1-1; Роджерс и другие. | ||||||||
7- По улице Хоулз. | Медь PTH/ Слепая путь/ Зарытая путь/ HDI 2+N+2 с IVH | ||||||||
8. Толщина медной фольги | 18um/ 35um/ 70um~ 245um (внешний слой 0.5oz~ 7oz) 18um/ 35um/ 70um~ 210um (внутренний слой 0,5oz~6oz) | ||||||||
9Минус через Размер и тип | Диаметр 0,15 мм (завершено). Соотношение аспектов = 12; отверстия HDI (< 0,10 мм) | ||||||||
10Минимальная ширина линии и расстояние | 00,75 мм/ 0,10 мм (3мл/ 4мл) | ||||||||
11Минимальный размер отверстия и подкладка | Диапазон: диаметр 0, 2 мм/ прокладка. диаметр 0, 4 мм; HDI < 0, 10 мм через | ||||||||
12- Импеданс I. Контроль Тола. | +/- 10% (минимум +/- 7 Ом) | ||||||||
13- Маска для сварки. | Жидкое фотоображение (LPI) | ||||||||
14. Профилирование | CNC маршрутизация, V-резание, прокол, толчок обратно прокол, соединитель разветвления | ||||||||
15. Мощность | 100 км2 производства в месяц | ||||||||
Базовый материал | FR4, FR4, CEM3, алюминий с высокой частотой и частотой ((Rogers, Taconic, Aaron, PTFE, F4B) |
Склады | 1-4 слоя ((Алюминий), 1-32 слоя ((FR4) |
Толщина меди | 0.5 унций, 1 унций, 2 унций, 3 унций, 4 унций |
Диэлектрическая толщина | 00,05 мм, 0,075 мм, 0,1 мм,0.15 мм,0.2 мм |
Толщина каркаса | 00,4 мм,00,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1.5 мм, 2.0 мм, 3.0 мм и 3.2 мм |
Толщина доски | 00,4 мм - 4,0 мм |
Толерантность толщины | +/-10% |
Обработка алюминия | Сверление, сверление, фрезерное, маршрутное, пробивание, Доступная вкладка "Разрыв" |
Мин-Холл | 0.2 мм |
Минимальная ширина рельса | 0.2мм (8мм) |
Минимальный разрыв | 0.2мм (8мм) |
Min SMD Pad Pitch (Минимальный проход SMD Pad) | 0.2мм (8мм) |
Поверхностная отделка | HASL свободный от свинца, ENIG, покрытое золотом, погруженное золото, OSP |
Цвет паяльной маски | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий |
Цвет легенды | Черный, белый и т.д. |
Типы сборки | Поверхностная установка Сверток Смешанная технология (SMT & Through-hole) Одностороннее или двустороннее размещение Конформированное покрытие Сборка покрытия щита для контроля эмиссии EMI |
Закупки запчастей | Полностью под ключ Частично под ключ Комплектовано/отправлено |
Типы компонентов | SMT 01005 или выше BGA 0,4 мм, POP (пакет на пакете) WLCSP 0,35 мм отклонение Жесткие метрические разъемы Кабель и проволока |
Презентация деталей SMT | Насыщенные Резать ленту Частичная катушка Катушка Трубка Поднос |
Стенцилы | Нержавеющая сталь, разрезанная лазером |
Другие методы | Бесплатный обзор DFM Сборка коробки 100% AOI-испытание и рентгеновское исследование BGA Программирование IC Уменьшение затрат на компоненты Функциональное испытание по заказу Технология защиты |
Профиль компании
XZH Technology Co., Ltd.была основана в 2014 году, с идеальной системой обеспечения качества и передовыми инструментами для анализа тестов.У нас есть богатый опыт в производстве и разработке звукозаписывающих устройств и беспроводных наушников электростанций в течение многих летНаша специальность заключается в сборке PCBA, подходящей для компьютеров, аудиоустройств, домашних электронных устройств и других точных инструментов. Мы завоевали доверие клиентов в Китае и за рубежом.С миссией "Приоритет клиента и качество на первом месте"Мы получили сертификаты UL, VDE, CQC, CAS, ISO9001 и ISO1400.
Обслуживание клиентов
Сервис PCB
XZH Поставка односторонней, двойной ′′боровой платы, многослойных платок (1-20 слоев), типа платы: жесткие печатные платки ((CEM, FR4), гибкие печатные платки, жестко-гибкие печатные платки, MCPCB ((Алюминиевые печатные платки), керамические печатные платки, радиочастотные печатные платки и т.д.
Сборка ПКБПоставка компонентов
XZH предлагает сборку печатных плат, комплектующие, снабжение и полные решения. то, что мы всегда можем гарантировать, это лучшее качество, конкурентоспособная цена и лучшее обслуживание.
Более подробная информация или другие требования добро пожаловать на электронную почту и пообщаться с нами.
Сертификации
Выставка
Наши преимущества
Время доставки продукта
Время обработки образца | Время проведения серийного производства | |||
Односторонние печатные платы | 1 ~ 3 дня | 4 ~ 7 дней | ||
Двусторонние ПХБ | 2 ~ 5 дней | 7 ~ 10 дней | ||
Многослойные печатные платы | 7 ~ 8 дней | 10 ~ 15 дней | ||
Сборка ПКБ | 8 ~ 15 дней | 2 - 4 недели | ||
Время доставки | 3-7 дней | 3-7 дней | ||
Опаковка: антистатическая Опаковка с картонной коробкой | ||||
Частые вопросы
Вопрос 1: Находятся ли мои файлы дизайна в безопасности, когда я отправляю их вам?
Ответ: Ваши файлы хранятся в полной безопасности.
Fulltronics может подписать соглашение о неразглашении до отправкифайлы.
Fulltronics может подписать соглашение о неразглашении до отправкифайлы.
Q2: Для небольшого количества заказов, можете ли вы производить прототипы PCB?
О:Да, XZH PCB может производить прототипы. но чем больше количество, тем больше экономия средств.
Q3:У вас есть послепродажное обслуживание продукции для ваших клиентов?
A: Да, для любых проблем с качеством XZH PCB возьмет на себя ответственность за их решение для вас в любое время.
В4: Какие файлы вам нужны в проектах PCBA?
Ответ: Дополнительно не требуется файл PCB, файл PNP ((Pick and Place) и файл Компонентов.
Q5: Будет ли наш продукт протестирован перед отгрузкой?
О: Да, мы могли бы предоставить Function Circuit Testing, если вы предоставите нам методы тестирования.
