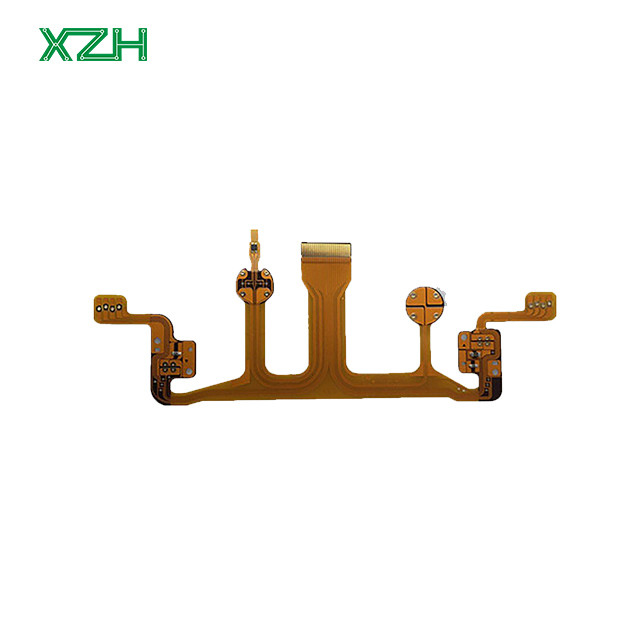

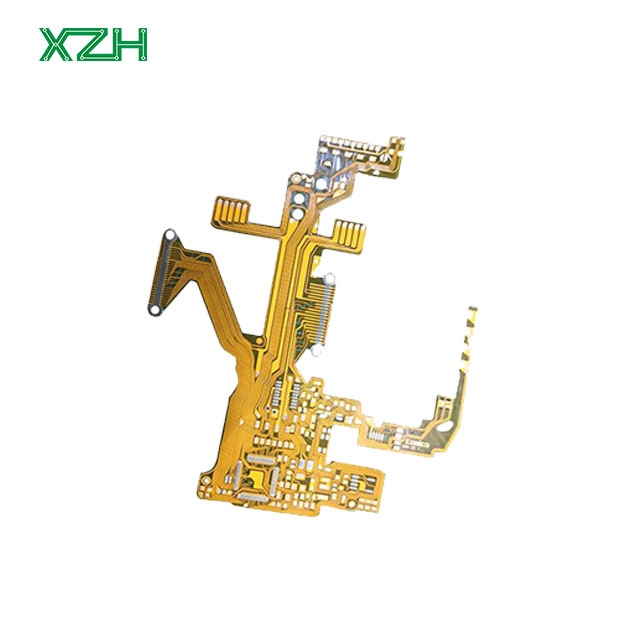

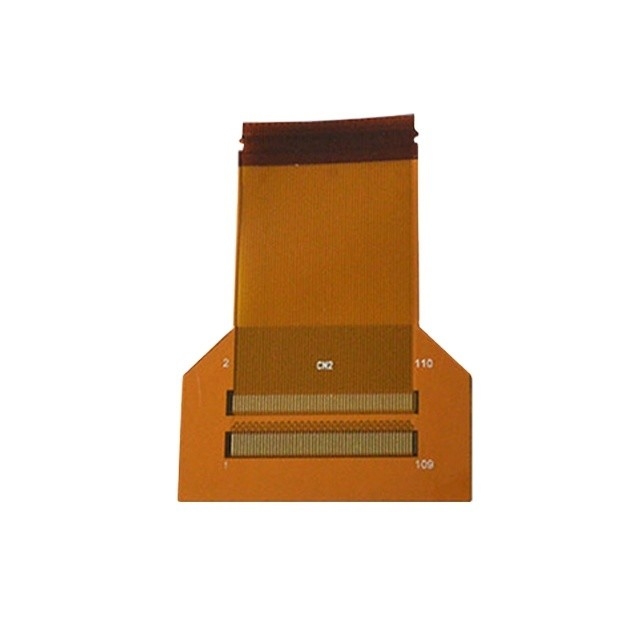

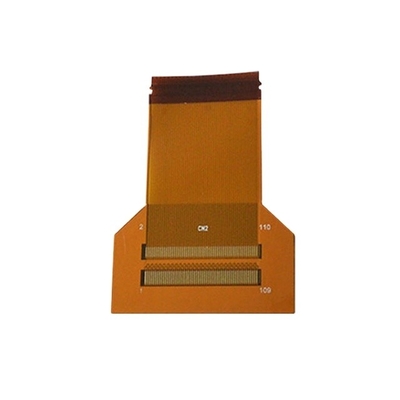

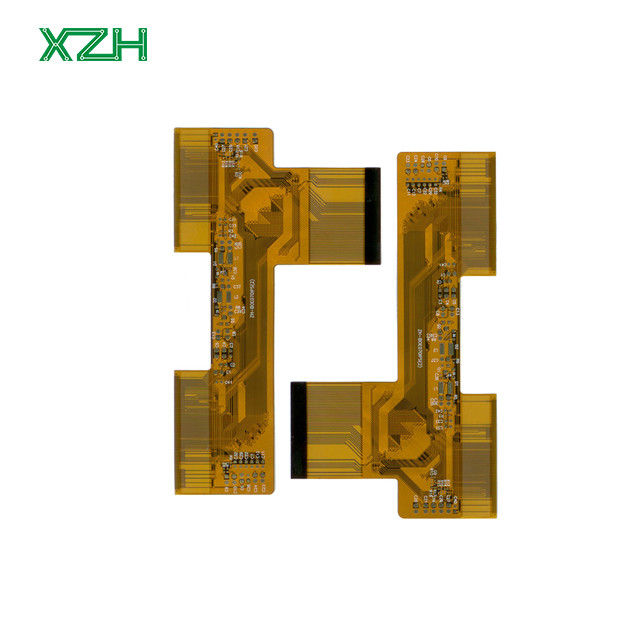

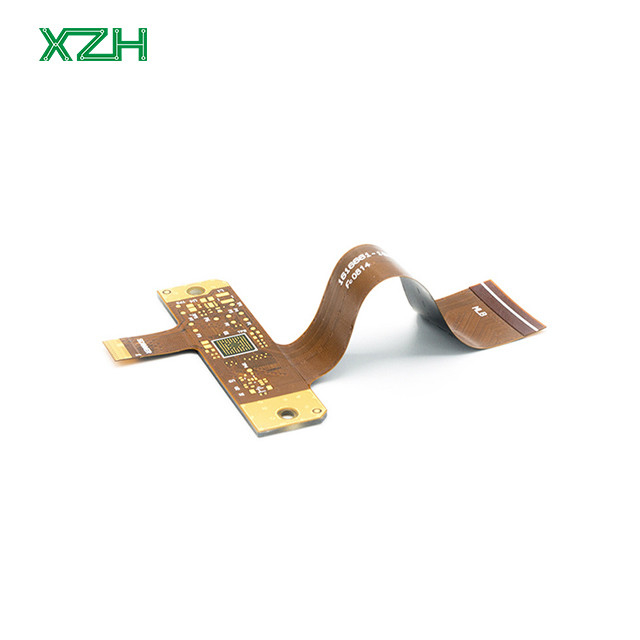

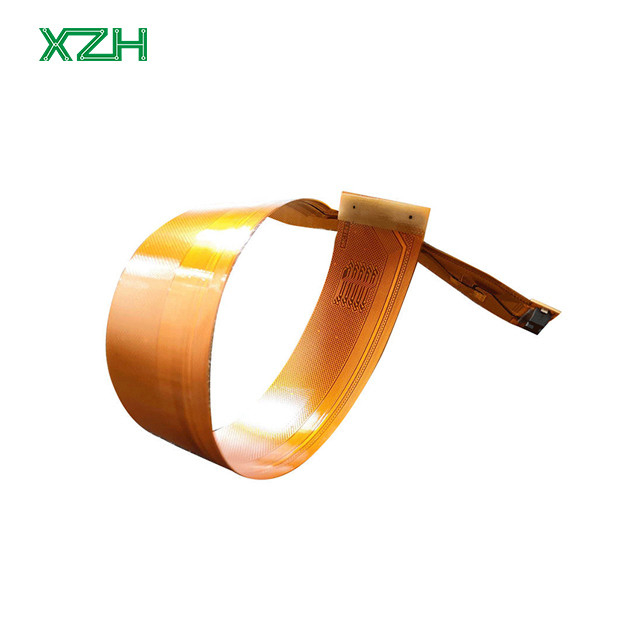

Высококачественная многослойная гибкая печатная схема Flex PCB Board FPCB
-
Выделить
FPCB гибкая печатная схема
,Гибкая печатная схема высокого качества
,Многослойная гибкая печатная схема
-
ТипFPC, гибкие пластинки
-
Базовый материалПолимид, медь и Ni/Au, полимид, медь и Ni/Au
-
Толщина меди1 унция
-
Толщина доски1.6 мм
-
Минимальный размер отверстия0.2 мм
-
Минимальная ширина линии4MIL
-
Минимальное расстояние между линиями4MIL
-
Поверхностная отделкаЗолото погружения, Золото погружения
-
Размер доскиСтандарт IPC-A-610 D/IPC-III, стандарт IPC-A-610 D/IPC-III
-
Цвет паяльной маскиЖелтый.
-
Служба на конгрессеФПКБ
-
ИмяДвусторонние гибкие платы для печатных плат, производитель печатных плат
-
МОК1 шт.
-
Толщина0.2 мм
-
ИспытанияE-испытание 100%
-
Место происхожденияГуандун, Китай
-
Фирменное наименованиеXZH FPC
-
Номер моделиФПКБ
-
Количество мин заказа100 штук
-
ЦенаCN¥18.03/pieces 100-1999 pieces
Высококачественная многослойная гибкая печатная схема Flex PCB Board FPCB
OEM многослойный ПКБ Гербер ПКБ изготовление и сборка ПКБА односторонний сервис
XZH: Ваш поставщик ODM/OEM-решений
Материалы | ПИ, медь и Ni/Au |
Тип | ФПК |
Склады | 1-4 слоя |
Размеры готовой доски | 10*15 мм, 250*380 мм |
Толщина доски | 00,057 до 0,6 мм |
Толерантность толщины готовой доски | ± 2 миллиметра |
Диаметр сверла | 0от.15 до 6.7 мм |
Завершенный по диаметру | 0.1 мм (минимум) |
Внутренний слой Диэлектрическая толщина (1/2 миллилитра ПИ с 15um клеем) | 00,0275 до 0,1 мм |
Толерантность PTH к диаметру отверстия | ± 2 миллиметра |
Толерантность диаметра отверстия NPTH | ± 1 млн |
Толерантность к положению отверстия (по сравнению с данными Гербера) | ± 1 млн |
Толщина PTH с отверстиями из меди | от 8 до 30 мкм |
Толерантность после гравировки | ± 30, 15% для импеданции |
Толерантность изображения к изображению (минимум) | ± 3 миллиметра |
Толерантность изображения к краю (минимум) | ± 2 миллиметра |
Регистрация слоя покрытия (минимум) | 6 мл |
Диаметр отверстия для пробивания | 0от 0,1 до 5,0 мм |
Толерантность наклеивания клея и затвердевающего средства | ± 0,3 мм |
Размерная толерантность пробивания (жесткая пробивка) | ±4 миллиметра |
Размерная толерантность пробивания (мягкая пробивка) | ± 12 миллиметров |
Толерантность импеданса (минимум) | ± 10% |
Толерантность SMT и ширина продольного расстояния (минимум) | ±4 миллиметра |
Хотите получить дополнительную информацию или предложение?Чат сейчаскнопку в правом верхнем углу, чтобы связаться с нашими продавцами.
Обслуживание клиентов
Сервис PCB
XZH Поставка односторонней, двойной ′′боковой платы, многослойных платы (1-20 слоев), тип платы: жесткие печатные платы ((CEM, FR4), гибкие печатные платы, жестко-гибкие печатные платы, MCPCB ((Алюминиевые печатные платы), керамические печатные платы, радиочастотные печатные платы и т. д.
Сборка ПКБПоставка компонентов
XZH предлагает сборку печатных плат, комплектующие, снабжение и полные решения. то, что мы всегда можем гарантировать, это лучшее качество, конкурентоспособная цена и лучшее обслуживание.
Более подробная информация или другие требования добро пожаловать на электронную почту и пообщаться с нами.
Профиль компании
Основана в 2014 году.XZH Technology Co., Ltd.является авторитетным предприятием, известным своей сильной технической командой, всеобъемлющими системами обеспечения качества и передовыми аналитическими инструментами.наши продукты служат широкому спектру приложений в потребительской электронике, телекоммуникаций, медицинского оборудования и промышленности, пользующихся сильным спросом на европейских и юго-восточноазиатских рынках.
Наше целостное предложение услуг охватывает схематический дизайн, макет платы, поставку компонентов, дизайн прошивки, механический дизайн, PCBA и клонирование чипов.мы расширяем наши услуги на закупку компонентов, PCB и FPC сборки, упаковки и логистики, обеспечивая бесперебойное одностороннее решение для наших клиентов.Мы гордимся тем, что получаем высококачественное сырье и ключевые компоненты от известных поставщиков, таких как Sharp, Toshiba, ST, Samsung, Infineon, JRC и NEC, что еще больше подчеркивает нашу приверженность совершенству.
Наши объекты, сертифицированные по стандартам ISO 9001:2000 и ISO 14001:2004Мы имеем производственную мощность 10 000 квадратных метров ПКБ и 5 000 квадратных метров ПКБ FPC ежемесячно.Наша приверженность качеству отражается в наших строгих процессах контроля качества, поддерживаемый 30 опытными аудиторами и передовым оборудованием для тестирования, таким как AOI, рентгеновское исследование BGA и электронное тестирование PCB, обеспечивающее соответствие стандартам IECO-HSPM QC 080000, CE, UL и RoHS.
Нацеленные на "Профессиональное управление, крупномасштабная промышленность, международный рынок" как наша стратегическая цель,приглашаем вас изучить возможности партнерства с нами для получения подробной информации о наших услугах и возможностях.
Наше целостное предложение услуг охватывает схематический дизайн, макет платы, поставку компонентов, дизайн прошивки, механический дизайн, PCBA и клонирование чипов.мы расширяем наши услуги на закупку компонентов, PCB и FPC сборки, упаковки и логистики, обеспечивая бесперебойное одностороннее решение для наших клиентов.Мы гордимся тем, что получаем высококачественное сырье и ключевые компоненты от известных поставщиков, таких как Sharp, Toshiba, ST, Samsung, Infineon, JRC и NEC, что еще больше подчеркивает нашу приверженность совершенству.
Наши объекты, сертифицированные по стандартам ISO 9001:2000 и ISO 14001:2004Мы имеем производственную мощность 10 000 квадратных метров ПКБ и 5 000 квадратных метров ПКБ FPC ежемесячно.Наша приверженность качеству отражается в наших строгих процессах контроля качества, поддерживаемый 30 опытными аудиторами и передовым оборудованием для тестирования, таким как AOI, рентгеновское исследование BGA и электронное тестирование PCB, обеспечивающее соответствие стандартам IECO-HSPM QC 080000, CE, UL и RoHS.
Нацеленные на "Профессиональное управление, крупномасштабная промышленность, международный рынок" как наша стратегическая цель,приглашаем вас изучить возможности партнерства с нами для получения подробной информации о наших услугах и возможностях.
Сертификации
Выставка
Наши преимущества
Время доставки продукта
Время обработки образца | Время проведения серийного производства | |||
Односторонние печатные платы | 1 ~ 3 дня | 4 ~ 7 дней | ||
Двусторонние ПХБ | 2 ~ 5 дней | 7 ~ 10 дней | ||
Многослойные печатные платы | 7 ~ 8 дней | 10 ~ 15 дней | ||
Сборка ПКБ | 8 ~ 15 дней | 2 - 4 недели | ||
Время доставки | 3-7 дней | 3-7 дней | ||
Опаковка: антистатическая Опаковка с картонной коробкой | ||||
Частые вопросы
Вопрос 1: Находятся ли мои файлы дизайна в безопасности, когда я отправляю их вам?
Ответ: Ваши файлы хранятся в полной безопасности.
Fulltronics может подписать соглашение о неразглашении до отправкифайлы.
Fulltronics может подписать соглашение о неразглашении до отправкифайлы.
Q2: Для небольшого количества заказов, можете ли вы производить прототипы PCB?
О:Да, XZH PCB может производить прототипы. но чем больше количество, тем больше экономия средств.
Q3:У вас есть послепродажное обслуживание продукции для ваших клиентов?
A: Да, для любых проблем с качеством XZH PCB возьмет на себя ответственность за их решение для вас в любое время.
В4: Какие файлы вам нужны в проектах PCBA?
Ответ: Дополнительно не требуется файл PCB, файл PNP ((Pick and Place) и файл Position Components.
Q5: Будет ли наш продукт протестирован перед отгрузкой?
О: Да, мы могли бы предоставить Function Circuit Testing, если вы предоставите нам методы тестирования.
